Как выбрать частотный преобразователь: параметры для заявки
В заявке на частотный преобразователь часто указывают только мощность двигателя. Для предварительного поиска этого достаточно, но для выбора конкретного исполнения нужны ток, питание, характер нагрузки и условия работы. Два привода с одинаковой мощностью в названии могут по-разному подходить одному механизму.
Начните с двигателя и задачи
Подготовьте читаемую фотографию шильдика и запишите, что приводит двигатель: насос, вентилятор, конвейер или другой механизм. Отдельно опишите задачу: регулировать производительность, обеспечить плавный разгон, поддерживать скорость либо заменить установленный привод. При замене полезны полный артикул старого устройства и сохранённый набор параметров.
В карточке двигателя важны номинальные напряжение, ток, частота и скорость, а также тип двигателя. Не переносите данные с похожего агрегата: подбор следует вести для того исполнения, которое фактически установлено на машине. Если часть маркировки не читается, отметьте это в запросе.
Сопоставьте ток и рабочий цикл
В документации Siemens выбор силового модуля связывается с током двигателя и нагрузочным циклом. Кратковременная перегрузка при разгоне рассматривается отдельно от длительной нагрузки. Поэтому одной проверки «мощность преобразователя не меньше мощности двигателя» недостаточно. См. рекомендации Siemens по выбору силовых модулей.
Для запроса удобно описать один полный цикл: сколько длится разгон, как долго механизм работает под нагрузкой, есть ли паузы и сколько пусков происходит за час. Если привод останавливается с ошибкой, приложите код и обстоятельства её появления. Это даст больше исходных данных, чем просьба подобрать устройство «с запасом».
Например, для конвейера с тяжёлым пуском недостаточно написать «двигатель 7,5 кВт». Добавьте ток со шильдика, сведения о запуске под грузом и требуемое время разгона. Условный запас в процентах не заменяет проверки допустимой перегрузки по времени и повторяемости.
Проверьте питание и комплектность

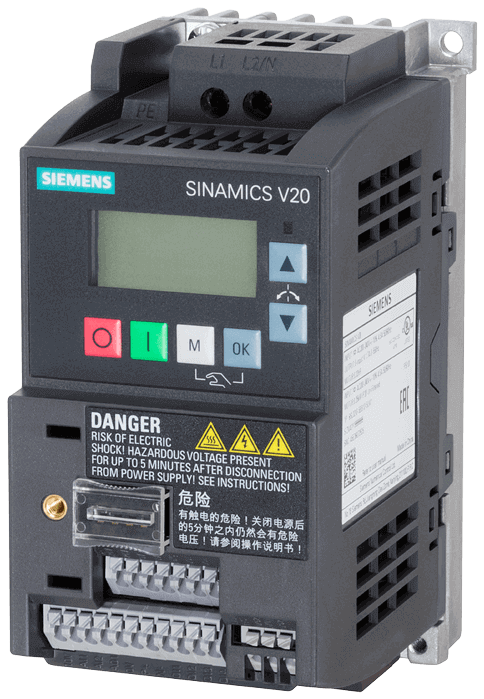

В серии SINAMICS V20 есть исполнения для разных вариантов питающей сети. Это наглядный пример того, почему название серии без полного артикула не определяет подходящий преобразователь. В запросе нужно указать число фаз и напряжение питания, а не только мощность. Описание исполнений приведено на странице SINAMICS V20.
Вынесите в отдельную строку требуемую комплектность: панель управления, коммуникационный модуль, фильтры и другие принадлежности по проекту. Если необходим быстрый останов, укажите время торможения и характеристики механизма: состав тормозного оборудования определяют при расчёте привода, а не по наличию подходящего разъёма.
Учтите шкаф и условия эксплуатации
Температура, высота установки и частота коммутации могут влиять на допустимый выходной ток. Конкретные ограничения и снижение характеристик следует смотреть для выбранного исполнения; универсальный температурный порог здесь не подходит. Это также отражено в документации Siemens.
Укажите место монтажа, ожидаемую температуру внутри шкафа и доступное пространство. Приложите фотографии расположения оборудования и размеры свободной зоны. Габариты самого корпуса ещё не отвечают на вопрос, хватит ли места для предусмотренных изготовителем зазоров и обслуживания.
Опишите управление и критерии проверки
Заранее решите, откуда поступают команды и задание скорости: с панели, через входы или по промышленной сети. Запишите требуемый протокол и используемый контроллер. Формулировка «нужна связь с ПЛК» слишком общая для проверки совместимости.
Перед согласованием артикула соберите итоговую карточку: двигатель, сеть, рабочий цикл, условия монтажа, управление и комплектность. Для замены дополните её перечнем функций старого привода. Тогда сравнение предложений будет опираться на одинаковые требования, а проверка при вводе в работу — на заранее согласованные режимы машины.
